Ситуация, когда центральный замок автомобиля перестает реагировать на нажатие кнопки брелока или команду с водительской двери, знакома многим автовладельцам. Автомобиль перестает открываться или закрываться дистанционно, а иногда блокировка срабатывает через раз. Если замена батарейки в ключе не помогла, высока вероятность обрыва проводки — одной из самых распространенных и трудноуловимых неисправностей. В этой статье мы подробно разберем, как провести диагностику и самостоятельно найти место повреждения проводов, не прибегая к дорогостоящему визиту в автосервис.
Основные причины отказа центрального замка
Прежде чем грешить на проводку, стоит исключить более простые причины. Их можно разделить на несколько групп:
- Проблемы с питанием: севшая батарейка в брелоке, перегоревший предохранитель, окислившиеся контакты в блоке управления.
- Механические неисправности: закисшие тяги замков, износ актуаторов (сервоприводов), замерзание механизмов в холодное время года.
- Электронные сбои: потеря синхронизации ключа с блоком управления, выход из строя модуля комфорта, срабатывание противоугонной блокировки.
- Повреждение проводки: обрыв проводов в гофрированных шлангах дверных проемов, перетирание изоляции, коррозия контактов в разъемах.
Если вы проверили предохранители (чаще всего номиналом от 10 до 20 А), заменили батарейку в пульте, а центральный замок по-прежнему молчит — пора искать обрыв. Как правило, он локализуется в переходных жгутах между кузовом и дверьми, где провода подвергаются постоянным изгибам.
Диагностика: первые шаги до разбора проводки
Прежде чем снимать обшивку двери и вооружаться мультиметром, проведите первичную проверку. Это сэкономит время и исключит ложные следы.
1. Проверьте работу с механического ключа. Если с ключа двери запираются и отпираются все замки (при повороте личинки водительской двери), значит, проводка управления и актуаторы исправны, а проблема кроется в дистанционном приемнике или блоке управления. Если же с ключа ничего не происходит, обрыв может быть в цепи питания или общем проводе «массы».
2. Прослушайте работу актуаторов. При нажатии кнопки брелока должен быть слышен характерный щелчок или жужжание сервоприводов в дверях. Если тишина — нет питания на блоке либо оборван общий провод. Если звук есть, но замки не двигаются — проблема в механике или конкретном проводе конкретной двери.
3. Осмотрите гофру дверного проема. Это самое уязвимое место. Отогните резиновый чехол и внимательно проверьте жгут проводов. Нередко можно увидеть надломленные, перетертые или оголенные жилы без прозвонки. Даже незначительное повреждение изоляции приводит к окислению меди и потере контакта.
Поиск обрыва проводки: пошаговая инструкция
Если первичный осмотр не дал результата, переходим к детальной проверке электрической цепи центрального замка. Для работы понадобится мультиметр (режим прозвонки и измерения напряжения), набор торцевых ключей для снятия обшивки, канцелярский нож, изолента или термоусадка.
Перед началом любых работ с проводкой обязательно отключите аккумулятор — это убережет от случайного короткого замыкания и срабатывания подушек безопасности.
Шаг 1. Снимите обшивку водительской двери. В большинстве автомобилей именно в водительской двери находится основной блок управления замками или мастер-актуатор, который подает сигнал на остальные двери. Аккуратно отсоедините клипсы, отключите клеммы стеклоподъемников и динамика, если они есть.
Шаг 2. Найдите разъем жгута центрального замка. Обычно это многоконтактная колодка, идущая от стойки кузова к двери. Отсоедините разъем и осмотрите пины на предмет коррозии или подгорания. При необходимости зачистите контакты специальным спреем.
Шаг 3. Прозвоните провода мультиметром. Включите режим звуковой прозвонки. Один щуп подсоедините к контакту на разъеме блока управления (или непосредственно к контакту актуатора), второй — к обратной стороне разъема в стойке кузова. Так можно проверить целостность каждой жилы. Если мультиметр молчит — обрыв найден.
Обратите особое внимание на провода, отвечающие за запирание и отпирание. Как правило, в схемах используются два сигнальных провода: один активирует закрытие (подача «массы» или +12В), другой — открытие. Обрыв любого из них приведет к отказу только одной команды. Также не забудьте прозвонить толстые провода питания (обычно красный или красно-белый) и «массы» (коричневый или черный).

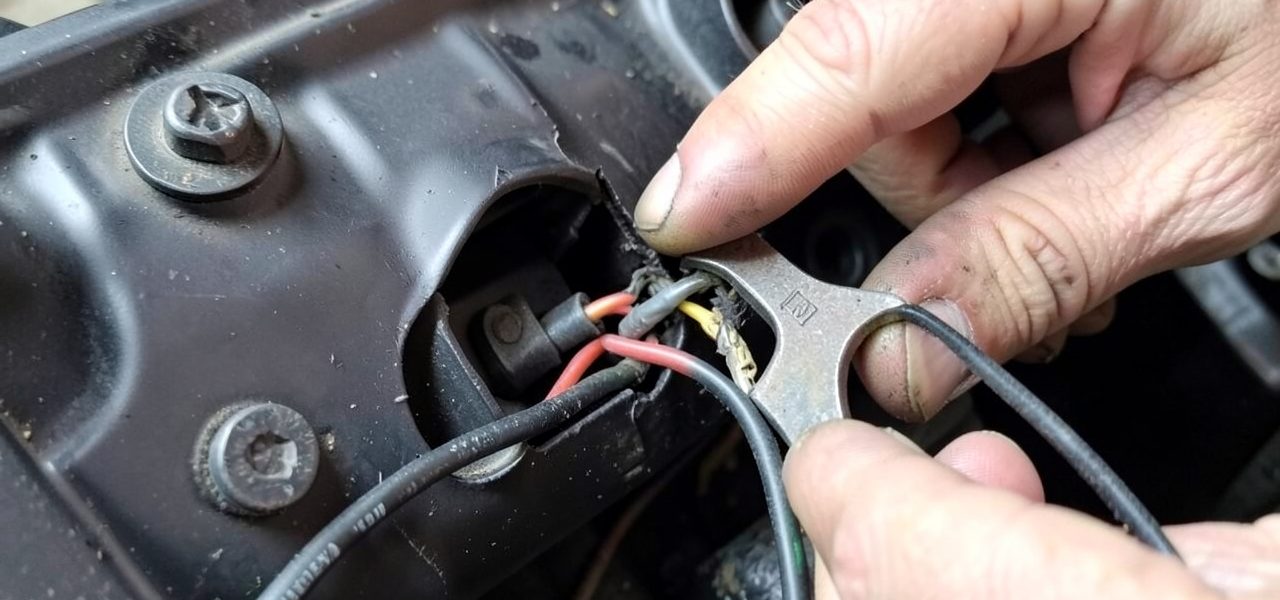

Шаг 4. Локализуйте место обрыва в гофре. Чаще всего обрыв находится внутри резинового шланга между кузовом и дверью, где его невозможно увидеть визуально. Если прозвонка показала обрыв, аккуратно разрежьте изоленту заводского жгута вдоль (не повредив остальные провода) и отыщите поврежденный участок. Обычно он выглядит как потемневшая, надломленная медная жила с зелеными окислами.
Ремонт и восстановление проводки
Обнаружив повреждённый провод, не стоит просто скручивать его — вибрация и изгибы быстро разрушат такое соединение. Лучший метод — пайка с последующей изоляцией термоусадочной трубкой.
- Зачистите концы провода на длину 7–10 мм.
- Соедините их с небольшим запасом по длине, чтобы избежать натяжения.
- Пропаяйте место контакта оловянно-свинцовым припоем с флюсом. Не перегревайте, чтобы не повредить соседние жилы.
- Наденьте отрезок термоусадки и прогрейте строительным феном или зажигалкой до плотного облегания.
- Если повреждено несколько проводов, изолируйте каждый отдельно, а затем весь жгут обмотайте тканевой изолентой, стойкой к перепадам температур.
В критических случаях, когда жгут сильно изношен, целесообразно заменить его целиком, иначе обрывы будут преследовать одну дверь за другой. Новый жгут стоит недорого, но его установка требует аккуратности и времени.
Профилактика для долгой службы
Чтобы центральный замок не преподносил неприятных сюрпризов, соблюдайте несколько правил:
- Раз в год обрабатывайте все разъемы и контакты защитной силиконовой смазкой, предотвращающей окисление.
- Следите за состоянием гофр: при появлении трещин замените резиновый чехол — он защищает провода от влаги и грязи.
- Не допускайте длительного заедания замков при закрытии: если механизм туго ходит, смажьте его или отрегулируйте — это снижает нагрузку на актуатор и провода.
- В морозы перед включением центрального замка прогрейте салон — это поможет избежать обрыва задубевших проводов и перегрузки электропривода.
Регулярная диагностика и минимальный уход продлят жизнь проводке и избавят от необходимости экстренного ремонта в самый неподходящий момент. Если же обнаружили обрыв своими силами — вы не только сэкономили бюджет, но и получили ценный опыт понимания электроники вашего автомобиля.
