Введение
Парктроники и камера заднего вида – незаменимые помощники при парковке, особенно в условиях города. Они значительно снижают риск столкновения с препятствиями и делают маневрирование безопасным даже для новичков. Установить эти устройства можно самостоятельно, следуя простой инструкции. В этой статье мы разберём пошаговый процесс монтажа парктроников и камеры заднего вида на примере бюджетного комплекта.
Что понадобится для установки
Перед началом работ подготовьте инструменты и материалы:
- Комплект парктроников (датчики, блок управления, дисплей или звуковой индикатор);
- Камера заднего вида (с видеокабелем и блоком питания);
- Кусачки, изолента, термоусадка;
- Отвёртки (крестовая и плоская);
- Набор ключей (для снятия обшивки багажника);
- Дрель со сверлом по бамперу (обычно Ø18–22 мм);
- Тестер (мультиметр);
- Стяжки-хомуты, малярный скотч;
- Схема электрооборудования автомобиля (для поиска проводов фонарей заднего хода).
Шаг 1: Установка парктроников
1.1 Разметка и сверление бампера
Определите оптимальное место для датчиков. Обычно их располагают на высоте 45–60 см от земли, с шагом 30–40 см. Используйте шаблон из комплекта или малярный скотч для разметки. Важно: датчики не должны попадать на усилители бампера или металлические элементы. Аккуратно просверлите отверстия с внешней стороны бампера под углом 90°.
1.2 Прокладка проводов
Протяните провода от каждого датчика внутрь бампера. Лучше всего использовать штатные технологические отверстия или просверлить новые (обработав края герметиком). Соедините датчики с блоком управления согласно инструкции – обычно по цветовой маркировке.
1.3 Подключение питания
Блок парктроников подключается к проводу фонаря заднего хода (плюс) и массе автомобиля. С помощью тестера найдите провод, на котором появляется +12 В при включении задней передачи. Подсоедините плюсовой провод блока к нему, минус – к кузову (клемма массы). Не забудьте изолировать соединения термоусадкой.
1.4 Монтаж индикатора
Дисплей или звуковой сигнал установите на панель приборов в зоне видимости. Проложите провод от блока управления к индикатору, спрятав его под обшивкой. Закрепите индикатор двусторонним скотчем или штатными зажимами.
Шаг 2: Установка камеры заднего вида

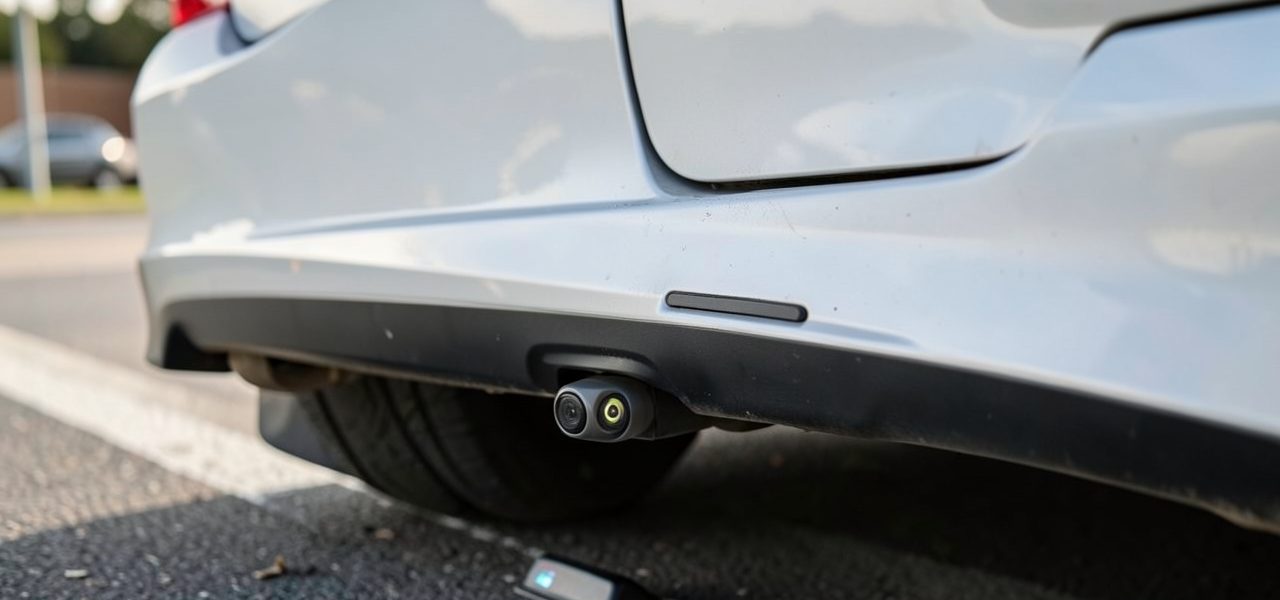

2.1 Выбор места для камеры
Чаще всего камеру монтируют в рамку номерного знака (самые простые модели) или врезают в бампер. Для рамки потребуется просверлить два отверстия под винты крепления. Если камера встраиваемая – используйте отверстие для датчика парктроника или просверлите новое.
2.2 Прокладка видеокабеля
Видеокабель (RCA или AV) от камеры нужно протянуть в салон. Самый аккуратный путь – под обшивкой багажника, вдоль порогов, под ковриками и панелями до передней панели. Избегайте перегибов и мест, где кабель может быть прижат. Используйте стяжки для фиксации через каждые 30–40 см.
2.3 Подключение питания камеры
Красный провод камеры обычно подключается к плюсу фонаря заднего хода (чтобы камера включалась автоматически). Чёрный провод – на массу. Для камер с подсветкой может потребоваться дополнительное питание. Если в комплекте есть отдельный блок питания, следуйте его схеме.
2.4 Подключение к монитору
Видеовыход камеры соедините с монитором (например, зеркалом с дисплеем или отдельным экраном). Обычно используются разъёмы RCA (тюльпан). Включите зажигание, включите заднюю передачу – на мониторе должно появиться изображение.
Шаг 3: Проверка и финальные штрихи
- Проверьте работу парктроников: поднесите к датчикам препятствие – должны появиться звуковые сигналы или показания расстояния.
- Убедитесь, что камера передаёт чёткое изображение, а линии разметки (если есть) корректно накладываются.
- Смажьте резьбу датчиков герметиком для предотвращения закисания.
- Закрепите все провода, чтобы они не болтались и не создавали шума.
Советы для успешной установки
Не экономьте на качестве кабелей – дешёвые экранированные провода могут давать помехи. Перед сверлением бампера обязательно проверьте обратную сторону – не повредите скрытые элементы. Если автомобиль на гарантии, уточните, не потеряет ли она силу при самостоятельном вмешательстве в электронику. При отсутствии опыта работы с автоэлектрикой доверьте установку профессионалам.
Теперь вы знаете, как установить парктроники и камеру заднего вида своими руками. Это несложная процедура, которая сэкономит деньги и повысит безопасность парковки. Удачи на дорогах!
