Введение в электрическую архитектуру электромобиля
Электромобиль — это не просто замена двигателя внутреннего сгорания на мотор. Его сердцем является сложная электрическая система, где каждый компонент — от высоковольтной батареи до инвертора — должен работать синхронно. Понимание этой архитектуры помогает не только при выборе авто, но и при обслуживании, ремонте и диагностике. В этой статье разберем ключевые элементы электрики электромобиля и их взаимодействие.
Высоковольтная тяговая батарея: источник энергии
Тяговая батарея — главный накопитель энергии. В современных электромобилях используются литий-ионные (Li-ion) или литий-железо-фосфатные (LFP) аккумуляторы. Номинальное напряжение обычно 400 В, но все чаще встречается архитектура 800 В (например, у Porsche Taycan, Hyundai Ioniq 5), которая позволяет быстрее заряжаться и снижает потери.
Батарея состоит из множества модулей, каждый из которых включает ячейки. Ключевой элемент — BMS (Battery Management System), контроллер, который следит за напряжением, температурой, током и балансирует ячейки. Система охлаждения — жидкостная или воздушная — предотвращает перегрев, особенно при быстрой зарядке или интенсивной езде.

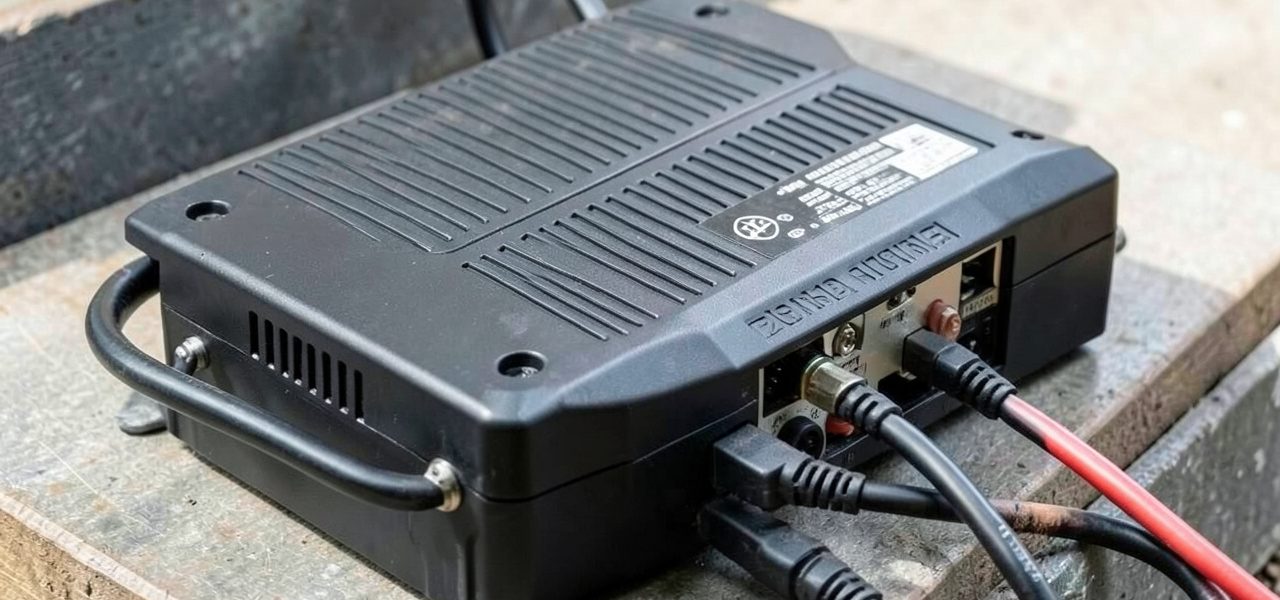

Инвертор: преобразование постоянного тока в переменный
Инвертор (или преобразователь DC-AC) получает постоянный ток от батареи и преобразует его в трехфазный переменный для электродвигателя. Он регулирует частоту и амплитуду напряжения, управляя скоростью и крутящим моментом. В основе инвертора — силовые ключи: IGBT (биполярные транзисторы с изолированным затвором) или более современные SiC (карбид кремния), которые уменьшают потери и повышают КПД.
Инвертор работает в паре с блоком управления двигателем (MCU). Нажатие педали акселератора посылает сигнал контроллеру, который мгновенно меняет параметры инвертора. Этим объясняется мгновенный отклик электромобиля.
Электродвигатель и вспомогательные системы
Самый распространенный тип двигателя — синхронный с постоянными магнитами (PMSM). Он компактен, эффективен и имеет высокую удельную мощность. Асинхронные двигатели (Tesla Model S) дешевле, но менее эффективны на малых нагрузках. Двигатель может быть установлен на одной оси или на двух для полного привода.
Помимо силовой цепи, важны вспомогательные компоненты:
- DC-DC преобразователь — понижает высокое напряжение (400-800 В) до 12 В для питания фар, мультимедиа, стеклоподъемников.
- Бортовое зарядное устройство (OBC) — преобразует переменный ток от домашней розетки или зарядной станции в постоянный для зарядки батареи.
- Тепловой насос — обеспечивает обогрев салона с минимальным расходом энергии, заменяя традиционные электрические нагреватели.
Управление и безопасность
Все компоненты электрики объединены цифровыми шинами (CAN, LIN, Ethernet). Электронный блок управления (ECU) координирует работу BMS, инвертора, зарядного устройства и климат-контроля. При неисправности система выдает ошибку и ограничивает мощность.
Техника безопасности при обслуживании электромобиля критична: высоковольтные цепи (обычно оранжевого цвета) требуют отключения контакторов и контроля отсутствия напряжения. Никогда не работайте с высоковольтными разъемами без изолированного инструмента и защитных перчаток.
Перспективы развития
Электрика электромобилей эволюционирует: переход на 800 В снижает потери и ускоряет зарядку, твердотельные батареи обещают большую емкость и безопасность. Инверторы на основе карбида кремния уже становятся стандартом в премиальных моделях. Понимание этих технологий помогает автовладельцам грамотно эксплуатировать авто и экономить на ремонте.
